ARTILLERIE FRANÇAISE

Artillerie de campagne

Description du canon classique français

Projectiles des pièces rayées

Pièce de 4          Pièce de 7          Pièce de 8          Pièce de 12

Pièce de 4 de montagne           Canon obusier de 12          Canon à balles

Bibliographie succinte :
L'artillerie par le lieutenant-colonel Hennebert, Paris, Hachette, 1887
Histoire technique de l'artillerie en France par le général Challéat, 1933
Revue des Amis du Musée de l'Armée

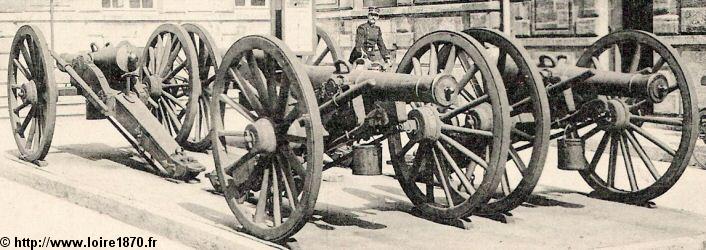

Des canons de 1870 devant l'Hotel de ville de Verdun - (Carte postale ancienne (détail))

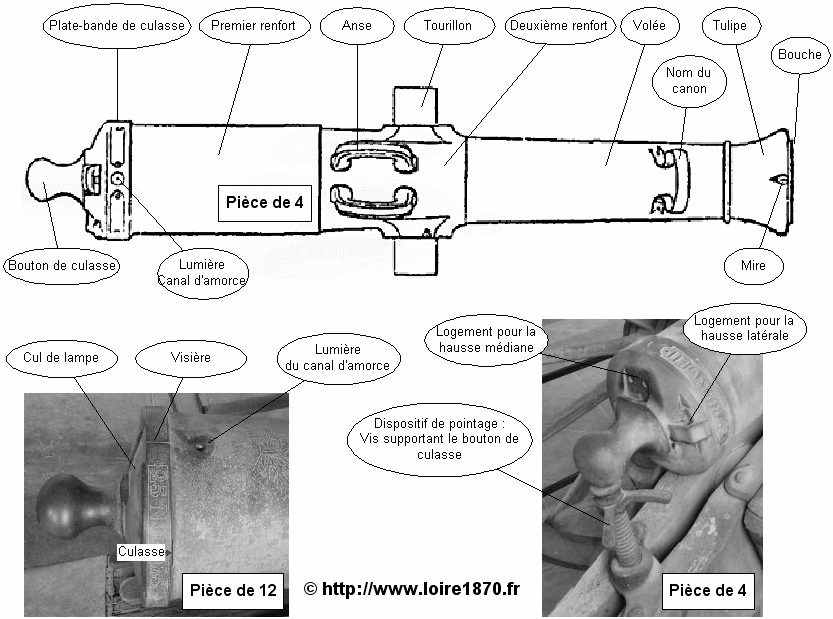

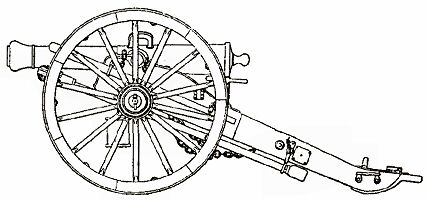

Description du canon classique français :





Projectiles des pièces rayées :



Obus oblong en fonte à ailettes en zinc

Le réglage du tir repose sur la charge initiale en rapport
avec la durée de combustion de la fusée
Boîte à mitrailles

Obus ordinaire
Amorcé par une fusée à 2 durées

Obus à balles
Amorcé par une fusée à 3 durées
Usage à courte portée

Usage à courte portée



Pièce de 4 :

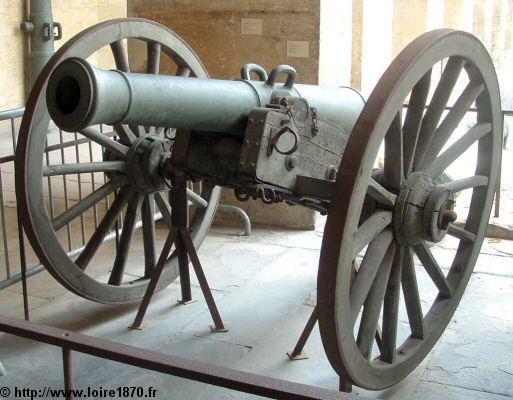

L'ADMIRABLE : Bronze fondu le 11 janvier 1862 à Toulouse (Musée de l'Armée - Paris)

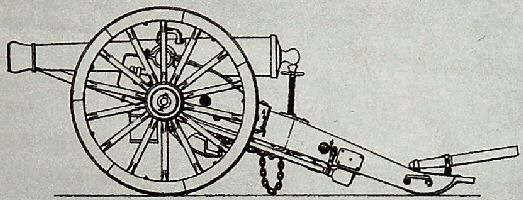

Canon de campagne de 4 - modèle 1858 la Hitte.

A la demande de Napoléon III, le général de la Hitte et le commandant Treuille de Beaulieu menèrent une étude sur un type unique de canon de campagne. Ainsi fut adopté le canon de campagne de 4 à 6 rayures. Ce canon à chargement par la bouche a les caractéristiques suivantes :
Calibre :
86.5 mm
Longueur de l'âme forée :
140 cm
Longueur du tube :
160 cm
Masse du tube :
330 kg
Poids de l'affût :
372 kg
canon en batterie :
702 kg
Voiture- pièce
(canon avec affût et avant-train réunis) :
1275kg
Projectiles :
 - Obus ordinaire de 3.7 kg à 12 ailettes en zinc
- Obus à balles de 4.64 kg contenant une charge intérieure de 85g
    et 85 balles en plomb
- Boîte à mitraille, sorte de cylindre en zinc contenant
   des balles en fer
Charge / Vitesse initiale / Portée :
A la charge maximum de 550 g, l'obus ordinaire a une vitesse initiale de 343mètres/s et une portée de 3200m pour un angle de tir de 17°
Cadence :
2 coups et demi / minute


Musée de l'Armée - Paris


Musée de l'Armée - Paris

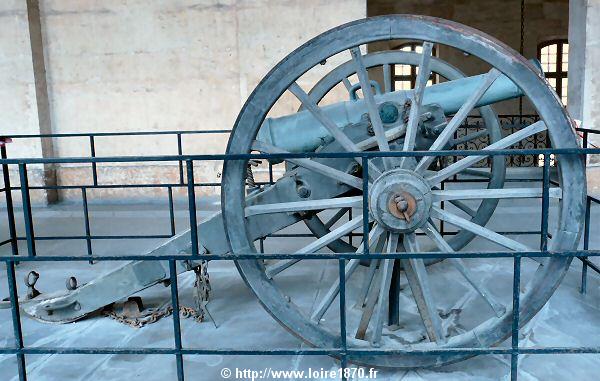

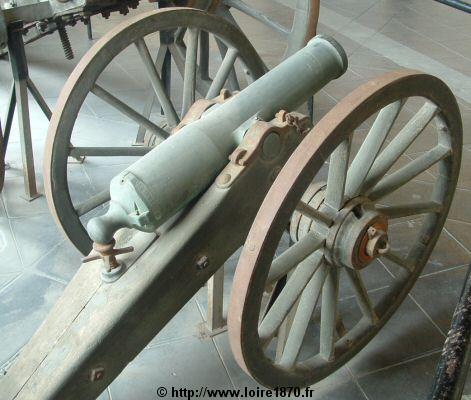

Ces pièces de 4 étaient d'une grande mobilité et tractées par 4 chevaux


Musée de l'Armée - Paris

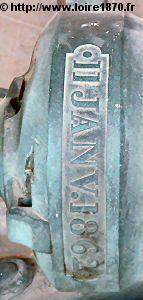

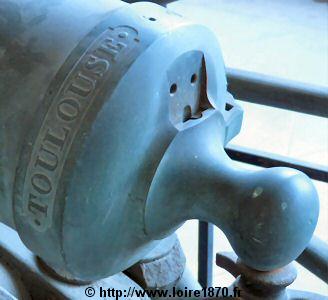

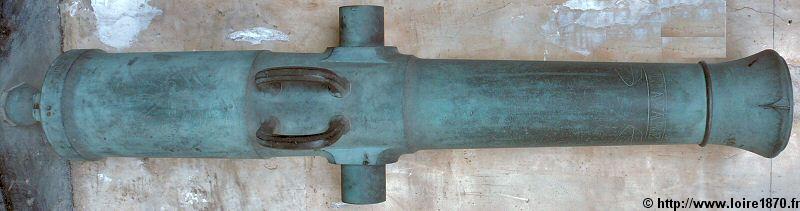

Les lieux et dates de la fonte sont inscrits sur la plate-bande de culasse. Deux hausses sont disposées sur le cul de lampe.


Musée de l'Armée - Paris

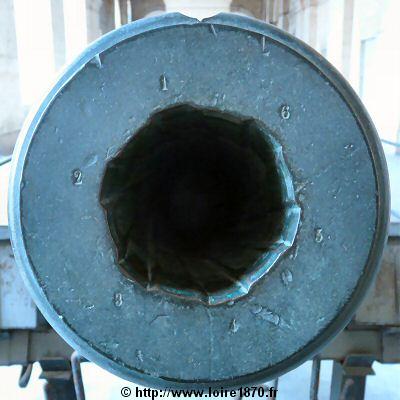

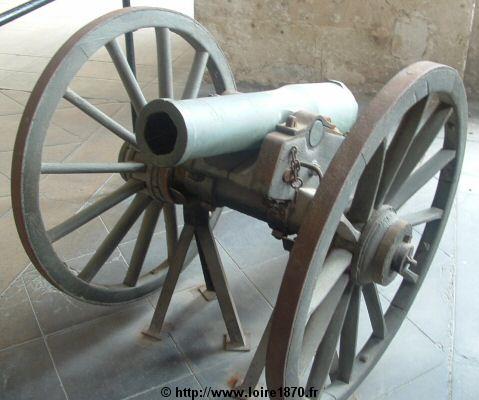

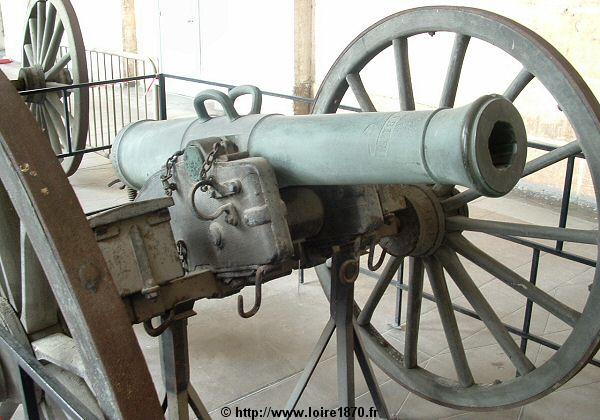

Les six rayures du canon au pas de 2.25 m


Musée de l'Armée - Paris

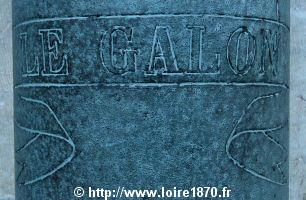

Chaque canon porte un nom qui est gravé en arrière de la tulipe


Musée de l'Armée - Paris

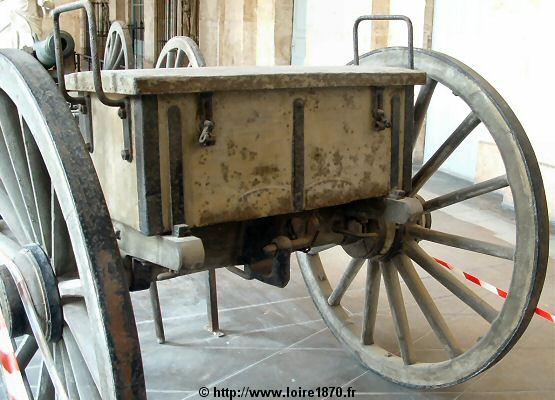

L'avant-train possède un coffre à munitions sur lequel s'assoient les servants.

L'opération de charge en douze temps exigeait l'emploi de l'écouvillon. D'où la chanson ...

C'est le premier servant de gauche
Qui manoeuvre l'écouvillon
Ton, ton, ton taine, ton ton
Et le premier servant de droite
Qui va chercher les munitions
Ton, ton, ton taine, ton ton

Il y a quarante couplets de cette force pour définir les attributions des servants, des brigadiers, des sous-officiers, des capitaines et des lieutenants.
Quant aux chefs d'escadrons, l'auteur anonyme de cette chronique rimée s'est montré dur pour eux :

La réponse n'est pas encore faite
A cette importante question
Ton, ton, ton taine, ton ton
Je m'demand'rai jusqu'à ma retraite
A quoi sert un chef d'escadron
Ton, ton, ton taine, ton ton
(Source : Charles Leser)




Manoeuvre du canon (Dessin de Bombled)



Pièce de 7 :



Musée de l'Armée - Paris
Bronze fondu en 1870
par Périn & Cie

Les canons de 7 furent construits sur les plans du général de Reffye à la fin de la guerre.
En février 1871, l'armée de la Loire avait 4 batteries de 7. (source Chanzy)

Canon en bronze à 14 rayures à chargement par la culasse
Affût métallique
Attelage : 6 chevaux

Caractéristiques :

Appellation :
Canon de campagne de 7 modèle 1870 - type de Reffye
Calibre :
85 mm
Longueur de l'âme forée :
188 cm
Longueur du tube :
201 cm
Masse du tube :
650 kg
Voiture- pièce
(canon avec affût et avant-train réunis) :
2180 kg
Projectile :
 Obus de 7.1 kg
Vitesse initiale / Portée :
390 mètres/s / 6600m

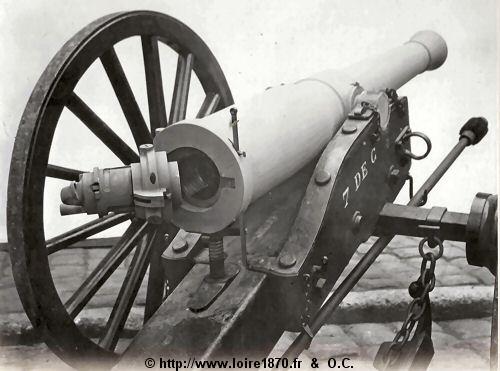

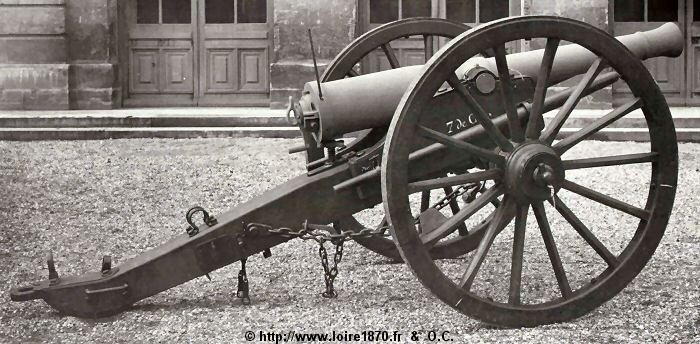

Pièce de 7 de Reffye- système de culasse à vis





Pièce de 8 :



Les pièces de 8 sont des canons de campagne rayés.
Ce sont d'anciennes pièces de bronze lisse modèle 1827 qui ont été rayées suivant le système la Hitte en 1869.

Chargement par la bouche
Attelage : 6 chevaux

Caractéristiques :

Calibre :
106.1 mm
Longueur de l'âme forée :
cm
Longueur du tube :
cm
Masse du tube :
580 kg
canon en batterie :
1115 kg
Projectile :
 obus explosifs, obus à balles et boîtes à mitraille
Vitesse initiale / Portée :
330 mètres/s / 3400m





Canon-obusier de 12 :

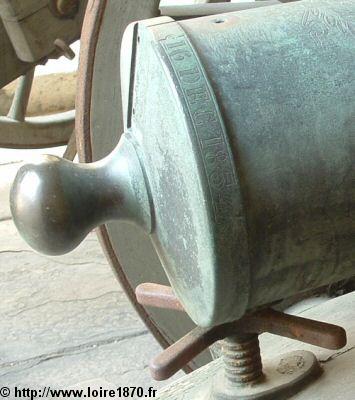

LE LASSAIGNE Bronze fondu en 1854 à Douai - Musée de l'Armée - Paris

Canon-obusier lisse à chargement par la bouche sur affût de 8, modèle 1853 dit "Canon de l'Empereur"

L'empereur Napoléon III est l'inventeur du canon-obusier, pièce pouvant lancer, à volonté, des boulets ou des obus.

Calibre :
121 mm
Longueur :
191 cm
Masse du tube :
630 kg
Poids de l'affût :
569 kg
canon en batterie :
1199 kg
Voiture- pièce
(canon avec affût et avant-train réunis) :
1950 kg
Projectile :
 boulet de 6 kg ou obus de 5.6 kg

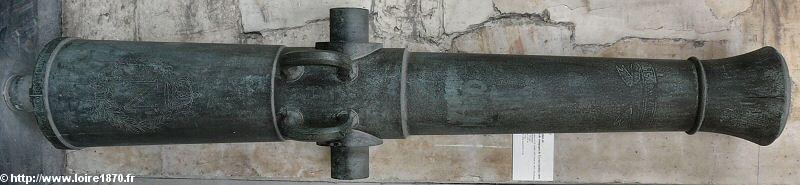

L'ALLONGÉ Bronze fondu en 1855 à Douai - Musée de l'Armée - Paris





Pièce de 12 :




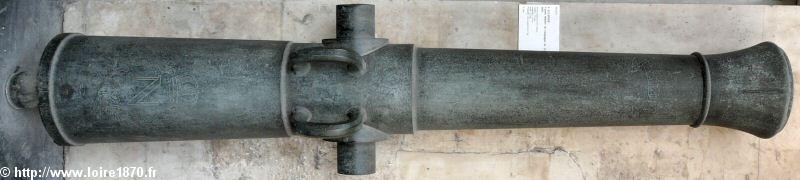

LE RAMEAU Bronze fondu en 1856 à Strasbourg - Musée de l'Armée - Paris

Canon de campagne rayé modèle 1853-59 à chargement par la bouche

Ancien canon lisse modèle 1853 modernisé par la rayure au système 1858 La Hitte

Calibre :
121.3mm
Longueur de l'âme forée :
182 cm
Longueur du tube :
191 cm
Masse du tube :
620 kg
Poids de l'affût :
569 kg
canon en batterie :
1189 kg
Voiture - pièce
(canon avec affût et avant-train réunis) :
1950kg
Projectiles :
 - Obus ordinaire de 11.5 kg à ailettes en zinc
- Obus à balles
- Boîte à mitraille
Vitesse initiale / Portée maximum :
288 mètres/s / 3000m





Pièce de 4 de montagne :


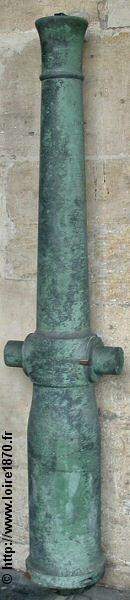

LE PÉTULANT Bronze fondu en 1862 à Toulouse - Musée de l'Armée - Paris

Canon rayé à chargement par la bouche
modèle 1859
Calibre :
86 mm
Poids :
101 kg
Longueur :
82 cm
Poids en batterie :
218 kg
Projectile :
 obus explosif de 4kg
