Aperçu des armes utilisées par l'armée française

Armes d'origine française

Les fusils Les pistolets - revolvers

Fusil à silex

Fusil à percussion

Fusil Chassepot

Fusil à tabatière

Devisme 1855

Le Faucheux 1858

Le Faucheux 1870
Le Mat 1867
Galand et Somerville 1867

A consulter :
Livre de Jean Huon
Editions Crépin-Leblond (2007)
L'armement français
Hors série n°11 Gazette des Armes (2002)
Hors série n°2
Tradition magazine (1997)
Hors série n°2
Gazette des Armes (1996)

boite verte

Différents fusils anciens équipent les gardes nationales mobiles, mobilisées ou sédentaires :

boite verte Les fusils à silex
barre de titre

    coche verte Modèle 1822 d'infanterie à silex (platine vers l'avant) : canon lisse, calibre 17.5mm :

1822 silex

boite verte

boite verte Les fusils à percussion
barre de titre

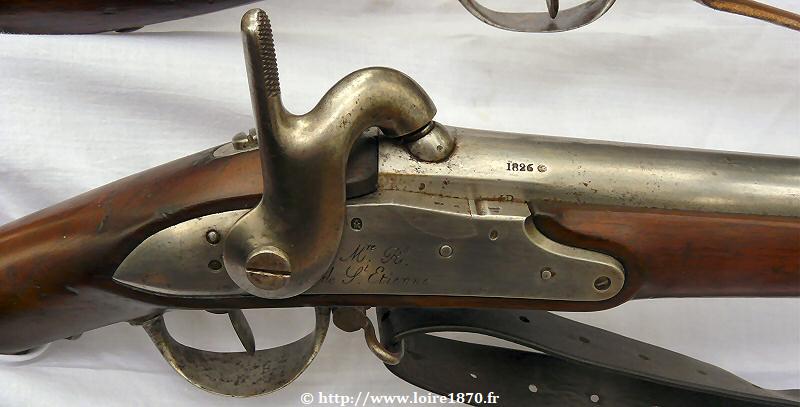

    coche verte Modèle 1822 T : c'est le modèle 1822 à silex qui est transformé (T) au système à percussion à partir de 1840

1822 T

1822 T

    coche verte Modèle 1822 T bis : c'est le modèle 1822 T dont le canon est rayé (bis) à partir de 1859

    coche verte Modèle 1840 d'infanterie à percussion : canon lisse, calibre 18mm (platine vers l'arrière)

    coche verte Modèle 1842 d'infanterie à percussion : canon lisse, calibre 18mm (platine vers l'arrière)

    coche verte Système 1842 T d'infanterie à percussion : c'est le système 1842 dont le canon est rayé à partir de 1860

    coche verte Modèle 1853 d'infanterie à percussion : canon lisse, calibre 17.2mm

    coche verte Modèle 1853 T d'infanterie à percussion : c'est le système 1853 dont le canon est rayé à partir de 1860

    coche verte Modèle 1857 d'infanterie à percussion : canon rayé, longueur 1421mm, calibre 17.8mm

Pour apprécier la difficulté de chargement de ce type d'arme , on peut se reporter à une scène du film "Glory" de Edward Zwick. On y voit une jeune recrue sommée par un officier de charger son arme et de tirer le plus rapidement possible. (chapitre 8 du DVD)

boite verte

boite verte Le fusil Chassepot
barre de titre

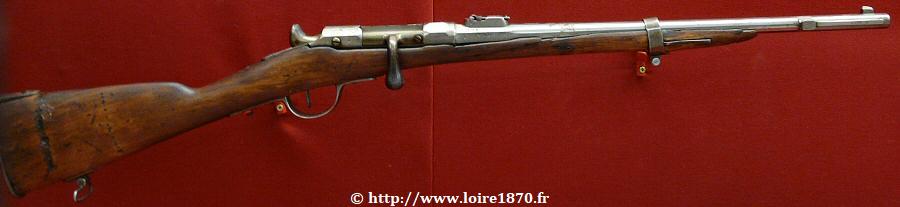

    coche verte Modèle 1866. Fusil à chargement par la culasse.

Ce fusil était, par sa légèreté, sa justesse et sa portée de 1800m, supérieur au fusil allemand Dreyse.



Chassepot

Calibre: 11mm

Poids : 4100g

Longueur : 131cm

Longueur du canon : 79.7cm

Sabre-baionnette de 70cm


<>

Balle en plomb conique

Cartouche en papier entourée de gaze de soie



"Les fusils s'échauffaient, nous ne pouvions bientôt plus nous en servir. Nos chassepots avaient un défaut dans les tirs prolongés; ils s'encrassaient tellement qu'à un moment donné ils devenait impossible de les charger; la cartouche ne pénétrait plus dans le canon, malgré la poussée de la culasse mobile. Sous le feu de l'ennemi, je vis des hommes démonter cette culasse pour ramoner leur arme avec la baguette, ce que je fus obligé de faire moi-même. " (D. Erard)








"De là je pus remarquer ce qui, dans l'action, m'avait échappé. Le capitaine jurait comme un diable, hurlant de toutes ses forces : tirez ! mais tirez donc ! Villiot rampait de l'un à l'autre, et, avec un petit instrument, que je reconnus pour être une lime, il cherchait à rogner les têtes mobiles des chassepots dilatés par la chaleur du tir. Malgré ce soin, le feu ne reprenait guère. Moi-même pour les derniers coups, j'avais eu toutes les peines du monde à refermer le tonnerre. Les armes étaient trop échauffées, trop encrassées. Il fallait de toute nécessité les laisser se refroidir et les nettoyer. La place était incommode pour pratiquer cette opération. En pestant de plus belle, le capitaine se résigna donc à abandonner momentanément la partie. " (Amédée Delorme)




Fusil de cavalerie, modèle Chassepot transformé

1. Fût 2.Poignée 3.Crosse 4.Hausse graduée avec curseur et à charnière
5.Guidon 6.Boîte de culasse 7.Chien 8.Le cylindre avec son levier recourbé
9.Garniture en cuivre 10.Baguette 11. Bretelle avec ses boucles.

Longueur totale de l'arme : 1mètre 14 - calibre 11mm Dessin paru dans Le Monde illustré du 9 juillet 1870.



Chassepot
Fusil Chassepot premier type

boite verte

boite verte Le fusil à tabatière
barre de titre

    coche verte Modèle 1867. Il s'agit d'anciens fusils rayés à percussion transformés en armes à chargement par la culasse.

Calibre: 17.8mm

Longueur : 142.1cm

Longueur du canon : 95.8cm

Poids : 4450g




boite verte

boite verte Pistolet à percussion
barre de titre







boite verte

boite verte Pistolet-revolver Devisme
barre de titre

    coche verte Système Jean-Baptiste Devisme, Modèle 1855



Barillet à six coups

Calibre: 11mm

Longueur : 240mm

Poids : 1.06kg


boite verte

boite verte Pistolet-revolver Le Faucheux
barre de titre

    coche verte Système Le Faucheux, Modèle 1858



Calibre: 11mm

Longueur : 295mm

Poids : 1.09kg

Cartouche métallique à broche




Photos : C.Méry, Merci à P.Javelet, P.Poullet, R.Maussion. Michel P. & Philippe L.
